圆形一体化指纹模组

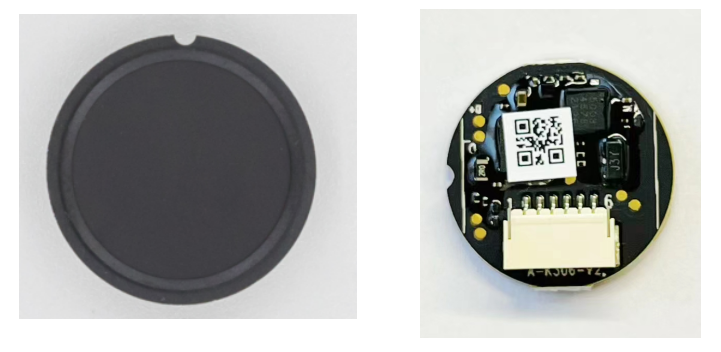

产品概述
本产品一体化指纹模组，具有体积小、功耗低、接口简单，外观靓丽，产品结构灵活等特点，采用了业界领先的 FPC 半导体传感器，拥有可靠性高、干湿手指适应性好，算法性能优，指纹搜索速度快等优越性能。
本产品使用自研最优指纹识别算法，业界领先的算法保证用户最佳体验效果。算法能自适应对干湿手指进行处理，算法具备自学习能力，指纹识别性能会随使用次数不断提高。
本产品具备独一无二的图像质量、极高的可靠性、低功耗、高颜值等特点。
本产品可广泛应用于指纹门锁、保险柜等相关领域。
产品规格
参数 | 性能 |
图像像素 | 80*208 |
分辨率（dpi） | 508 |
传感器耐磨次数 | >20万次 |
存储容量 | 100枚 |
匹配方式 | 1:1,1:N |
是否存在自学习 | 是 |
是否有灯光 | 无 |
指纹图像采集时间 | <180ms |
算法搜索时间 | <100ms（100 枚） |
整体识别时间 | <0.6s (100 枚) |
启动时间 | <50ms |
认假率（FAR） | <0.001% |
拒真率（FRR） | <1% |
通讯接口 | UART（3.3V） |
通讯波特率（UART） | 57600（默认） |
供电电压 | 3.3±0.3 (V) |
最大电流 | <40(mA)/VDD |
*关断电流 | <12(uA)/ VADD |
工作温度 | -30°C 到 70°C |
存储温度 | -40°C 到 85°C |
相对湿度 | 20%到 85% (不凝结) |
抗静电能力(ESD) | 接触放电±8KV,非接放电±15KV |
工作振动 | 10-150HZ,0.5G,3 轴向,1min/oct，1 次/轴向 |
摔落 | 可承受 1.2 米跌落至水泥地面上 |
IP 等级 | 正面防水 IP54 |
硬件接口
序号 | 名称 | 功能描述 |
1 | GND | 地信号 |
2 | UART_RX | 模组串口接收引脚 |
3 | UART_TX | 模组串口发送引脚 |
4 | VCC_MCU | MCU供电电源3.3V |
5 | TOUCH_OUT | 指纹传感器中断信号 |
6 | VCC_3V3A | 指纹传感器供电电源3.3V |
机械尺寸
